Photovoltaik Befestigung auf Wellblech-, Faserzementdach

Ursprünglicher Preis war: 74,95 €Aktueller Preis ist: 47,95 €. / Stück

MwSt. entfällt & zzgl. Versandkosten

Für ein Modul benötigen Sie (1x Basisset) und für jedes weitere Modul der gleichen Reihe benötigen Sie Erweiterungssets! Pro Reihe benötigen Sie nur (1x Basisset)!
Beispiel für Module in der selben Reihe: 1 Modul = 1 Basisset / 2 Module = 1 Basisset + 1 Erweiterungsset / 3 Module = 1 Basisset + 2 Erweiterungssets usw.

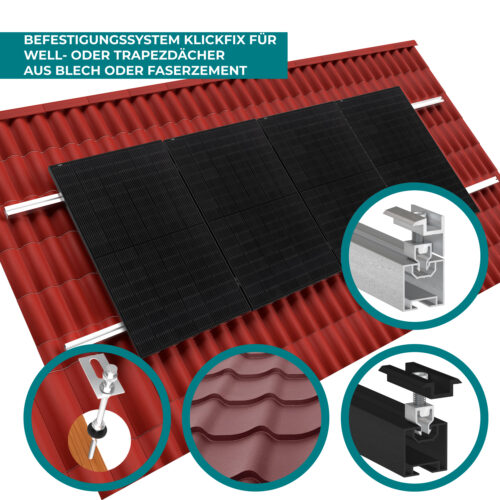

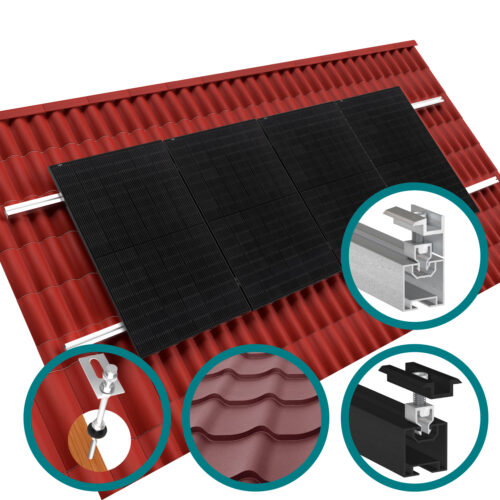

Dieses Montageset dient der direkten Montage von PV-Anlagen auf der Holz-Unterkonstruktion von Schrägdächern aus Trapez-, Wellblech, Wellfaserzementplatten oder Sandwichelementen. Stockschrauben in 200mm

Eigenschaften
  • Leicht, robust und einfach zu montieren
  • Maximale Stabilität der Konstruktion durch eine Stockschraube je Sparren, d.h. 4 Stockschrauben je Modul
  • Sichere und langlebige Montage durch hochwertigste korrosionsfreie Materialien aus Edelstahl und Aluminium
Angebot!
Kategorien , , , , ,

Technische Details und Anwendung:

Unsere PV-Holz-Unterkonstruktion (für Wellblech-, Faserzementdach) als Montageset eignet sich perfekt für die Installation einer Photovoltaikanlage auf geneigten Dächern wie Wellblech-, Trapez- und Faserzementdächern. Das Set enthält alle benötigten Materialien, um eine stabile Aluminium-Montagekonstruktion zu erstellen und die Solarmodule sicher zu befestigen.

Die enthaltenen Stockschrauben ermöglichen eine direkte Befestigung der Montageschienen an einer Holzunterkonstruktion. Dies ist besonders geeignet für Trapez- und Wellblechdächer sowie Dächer aus Wellfaserzementplatten oder Sandwichelementen.

Um maximale Stabilität zu gewährleisten, empfehlen wir eine Stockschraube pro Sparren. Da die Sparrenabstände von Dach zu Dach variieren können, enthält das Set sicherheitshalber 4 Stockschrauben pro Modul, um nahezu jedes Dach abzudecken.

Das Set bietet drei verschiedene Längen von Stockschrauben: 200 mm, 250 mm und 300 mm. Die Auswahl der richtigen Länge hängt von der Höhe der Dacheindeckung ab.

Für Wellblechdächer richtet sich die Auswahl nach dem Abstand zwischen dem Wellental und dem Wellenberg. Bei einer Höhe von bis zu 60 mm wird eine 200 mm lange Stockschraube verwendet, bei einer Höhe von bis zu 110 mm wird eine 250 mm lange Stockschraube benötigt und bei einer Höhe von bis zu 160 mm sollte eine 300 mm lange Stockschraube gewählt werden.

Bei der Montage der Solarmodule wird eine klassische, senkrechte Positionierung im Ein-Schienensystem bevorzugt. Dabei sollten die Solarmodule eine maximale Breite von 1135 mm und eine Rahmenhöhe von 30 mm aufweisen.

Unser Angebot umfasst zwei Montagesets zur Auswahl: das „Basis-Montageset (für ein Modul)“ und das „Erweiterungs-Montageset (ab 2 Modulen)“. Das „Basis-Montageset“ enthält alle notwendigen Befestigungsmaterialien für die Montage eines Solarmoduls. Das „Erweiterungs-Montageset“ enthält zusätzliches Befestigungsmaterial für jedes weitere Solarmodul.

Als Beispiel: Wenn Sie 5 Solarmodule in einer Reihe (5×1) montieren möchten, benötigen Sie 1 Basis-Montageset und 4 Erweiterungs-Montagesets. Wenn Sie 8 Solarmodule in zwei Reihen (4×2) montieren möchten, benötigen Sie 2 Basis-Montagesets und 6 Erweiterungs-Montagesets.

Inhalt (PV Holz-UK Montageset Wellblech-, Faserzemendach):

Das Montageset „Basis (für ein Modul)“ enthält folgende Teile:

  • 4 Stockschrauben M10 für Welldächer auf Holz
  • 4 Adapterplatten V2A für Stockschraube
  • 2 Montageschienen 1,2m in Silber
  • 0 Längsverbinder für PV-Montageschiene
  • 4 Hammerkopfschrauben M10 28/15
  • 4 Bundmutter M10 mit Sperrverzahnung
  • 4 Endklemmen 30mm für Solarmodule
  • 0 Mittelklemme für Solarmodule
  • 4 Nutensteine M8 mit Federkugel
  • 4 Zylinderkopfschrauben M8x35 DIN 912
  • 4 Federringe M8 DIN 127

Das Montageset „Erweiterung (ab 2 Module)“ enthält folgende Teile:

  • 4 Stockschrauben M10 für Welldächer auf Holz
  • 4 Adapterplatten V2A für Stockschraube
  • 2 Montageschienen 1,2m in Silber
  • 2 Längsverbinder für PV-Montageschiene
  • 8 Hammerkopfschrauben M10 28/15
  • 8 Bundmutter M10 mit Sperrverzahnung
  • 0 Endklemmen 30mm für Solarmodule
  • 2 Mittelklemme für Solarmodule
  • 2 Nutensteine M8 mit Federkugel
  • 2 Zylinderkopfschrauben M8x35 DIN 912
  • 2 Federringe M8 DIN 127

Diese Produkte aus rostfreiem Edelstahl und hochwertigem Aluminium sorgen für die bestmögliche Witterungsbeständigkeit, Langlebigkeit und Stabilität für die Photovoltaik-Anlage..

Anwendungsbereich: PV Holz-UK Montageset Wellblech-, Faserzemendach

Schritt 1: Prüfen und vorbohren der Pfetten- und Sparrenpositionen. Der Vorbohrdurchmesser muss größer sein als der Durchmesser der Stockschraube (z.B. 14mm in Faserzement- oder Blechplatten für eine 10mm Stockschraube).

Schritt 2: Stockschraube senkrecht in die Sparren einsetzen und einschrauben. Die Dichtung leicht komprimieren.

Schritt 3: Adapterplatte zwischen den obersten Bundmuttern einsetzen, in die gewünschte Position bringen und mit der obersten Bundmutter festziehen.

Schritt 4: Montageschiene auf der Adapterplatte befestigen. Die Hammerkopfschraube in die untere Profilkammer (Nut) der Montageschiene einlegen, drehen und mit der Bundmutter mit Sperrverzahnung durch die Adapterplatte kontern und festziehen.

Schritt 5: Solarmodule mit End- und Mittelklemmen auf der Montageschiene befestigen. Den Nutenstein in die obere Profilkammer (Nut) des Montageprofils einschieben und anschließend die Modulklemme mit Zylinderkopfschraube und Federring verschrauben.

Hinweis: Die Montagearbeiten sollten ausschließlich von qualifizierten Fachkräften durchgeführt werden, insbesondere Arbeiten an der Dachdeckung von einem Dachdecker.

Produktmerkmale und Vorteile:

Solar-Unterkonstruktion für Wellplatten

Um Solar auf einem Trapezblech oder auf anderen Wellblechen bzw. Wellplatten zu befestigen, benötigen Sie passende Trapezblech-PV-Montagesysteme. Diese speziellen Unterkonstruktionen sorgen dafür, dass die PV-Module sicher und korrekt auf dem Dach befestigt werden können. Unsere Solarmodul Halterungen für das Welldach schmiegen sich an die einzigartige Kontur Ihrer Dachstruktur an, was eine nahtlose Integration und Ästhetik gewährleistet. Die Photovoltaik Befestigung auf Eternit oder Faserzement Wellplatten erfolgt dabei mit größter Sorgfalt und Präzision. Mit boga-solar.de können Sie sicher sein, dass Ihre Solaranlage auf Trapezblech professionell montiert wird und Sie das Maximum aus Ihrer Investition herausholen.Vielseitige Befestigungsmöglichkeiten

Egal, ob es sich um Photovoltaik auf Welleternit, Faserzement Wellplatten oder um ein Sandwichdach handelt – unsere PV Halterungen garantieren eine sichere und beständige Verankerung Ihrer PV-Anlage.

Die Montage einer Photovoltaik-Anlage auf einem Wellblechdach verlangt nach einer robusten PV Unterbauung, die Wind und Wetter standhält. Bei boga-solar.de bieten wir Ihnen maßgeschneiderte Befestigungslösungen für Solarpaneele auf Wellblech, die sowohl Langlebigkeit als auch optimale Leistung sicherstellen. Ob Sie eine PV Montage auf Welleternit oder eine PV Aufständerung auf Wellblech planen – unsere PV Montagesysteme sind darauf ausgelegt, die Installation zu vereinfachen und gleichzeitig die Effizienz Ihrer PV Module zu maximieren.

Häufig gestellte Fragen (FAQ):

Kann ich das Trapezblech PV-Montagesystem auf jedem Dach verwenden?

Trapezblech PV-Montagesysteme sind speziell für die Anbringung von Solaranlagen auf profilierten Metalldächern ausgelegt. Sie sind vielseitig einsetzbar und für viele Trapez- und Wellblechdächer geeignet.

Was ist das Besondere an der Solar Unterkonstruktion für Wellplatten?

Unsere Solar Unterkonstruktionen für Wellplatten sind so konzipiert, dass sie sich perfekt der Form Ihrer Dachwellen anpassen, was eine stabile und sichere Befestigung der Solarmodule gewährleistet.

Wie erfolgt die Befestigung von Solarmodulen auf einem Eternitdach?

Die Befestigung von Solarmodulen auf Eternit benötigt eine durchdachte Halterung, die das Dach nicht beschädigt. Unsere Systeme sorgen für eine schonende und sichere Montage auf Eternitdächern.

Sind die Halterungen für die PV-Module auch für Faserzementplatten geeignet?

Ja, unsere Solarmodul Halterungen sind so gestaltet, dass sie auch auf Faserzementplatten sicher installiert werden können, ohne die Dachintegrität zu beeinträchtigen.

Wie wird eine Photovoltaikanlage sicher auf Welleternit montiert?

Für die Montage auf Welleternit bieten wir spezielle Unterkonstruktionen, die eine optimale Lastverteilung garantieren und die Solarpanels sicher am Dach halten.

Kann ich die PV Anlage auch auf einem Sandwichdach installieren?

Ja, unsere PV-Montagesysteme sind für die Installation auf Sandwichdächern konzipiert. Sie gewährleisten eine solide Verbindung, ohne die Dachstruktur zu beeinträchtigen.

Wie verhindere ich Korrosion bei der Montage von PV-Modulen auf Wellblech?

Unsere PV-Montagesysteme sind aus korrosionsbeständigen Materialien gefertigt, die auch unter extremen Wetterbedingungen Bestand haben und Ihre Anlage langfristig schützen.
