40×40 ALU Montageprofil Montageschiene SEITLICH in 6,00m
MwSt. entfällt & zzgl. Versandkosten
Nur für kurze Zeit! Spare 10% mit dem Code: SCHIENEN10

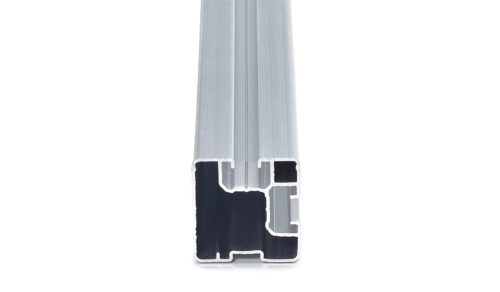

Montageschiene aus Aluminium mit seitlicher Anbindung (40x40mm)
- Seitliche Anbindung mit mit Nutenstein (M8) und Inbusschraube
- Obere Anbindung mit Nutenstein (M8) und Inbusschraube oder vorkonfektionierten Klickfix Klemmen
- Spannweite bis zu 2,40 m
- Auch in weiteren Längen verfügbar: 1,00 u. 1,20m | 2,00m | 2,40m | 3,00m | 6,00m
Wir können Ihnen aus unseren Lagerlängen auch ihre Wunschlängen schneiden. Wählen Sie dafür die Anzahl der vollen Profillängen aus, die Sie für Ihre Wunschlänge benötigen sowie die Anzahl der benötigten Schnitte mit dem Artikel “Wunschlänge Profile – Schnittkosten”
Alle weiteren Informationen, sowie Schnittkosten finden sie auf der Artikelseite “Wunschlänge Profile – Schnittkosten”
Beschreibung
Technische Details und Anwendung:
Unsere Montageschiene (40×40 mm) mit seitlicher Anbringung bieten eine ideale Lösung als untere Trägerschienen für den Kreuzverbund mit Kreuzverbundwinkel.
Technische Daten:
- Breite: 40 mm
- Höhe: 40 mm
- Oberfläche: Aluminium blank
- Mindestabnahmemenge: 1 Stück
- Verpackungseinheit: 100 Stück / Bund
- Gewicht: 0,804 kg /m
Die Anbindung am oberen Kanal erfolgt mittels Nutenstein in M8er-Gewinde, der flexibel eingeschwenkt werden kann, um die Modulklemmen via Inbusschraube zu befestigen. Alternativ kann auch unser Schnellbausystem mit Klickklemmen verwendet werden.
Die seitliche Anbindung erfolgt ebenfalls mittels M8er-Verschraubung und Nutenstein, was eine einfache und sichere Befestigung gewährleistet.
Wunschlängen | Profilschnitt: Wir bieten auch einen Zuschnittservice an, um Ihnen Ihre Wunschlängen anzufertigen. Wählen Sie einfach die Anzahl der vollen Profillängen aus, die Sie benötigen, sowie die Anzahl der benötigten Schnitte für Ihre individuelle Anpassung.
Bei der Verwendung des Befestigungsmaterials für Photovoltaik-Anlagen ist es wichtig, verschiedene Aspekte zu beachten:
- Je nach Art des Daches und des gewählten Montagesystems sollten Sie das passende Befestigungselement entsprechend auswählen. Beispielsweise kommen Stockschrauben mit Adapterplatte insbesondere bei Wellblech- oder Faserzementdächern zum Einsatz, während für Biberschwanz- oder Bitumendächer Befestigungshaken empfohlen werden. Blechdächer mit Falz lassen sich am besten mit Befestigungsklemmen sichern, während Montagegestelle ideal für Flachdächer sind.
- Um die Montageschiene sicher zu befestigen, legen Sie die Hammerkopfschraube in die untere Profilkammer (Nut) ein. Anschließend drehen Sie sie um 90 Grad gegen den Uhrzeigersinn und befestigen sie mit einer Adapterplatte und einer Bundmutter mit Sperrverzahnung. Ziehen Sie alle Komponenten fest an, um eine stabile Verbindung zu gewährleisten.
- Für die Montage der Solarmodule verwenden Sie am Ende der Reihe die Endklemme und zwischen zwei Modulen die Mittelklemme auf der Schienenkonstruktion. Hierfür schieben Sie zunächst den Nutenstein in die obere Profilkammer (Nut) des Montageprofils. Anschließend befestigen Sie die Modulklemme mithilfe einer Zylinderkopfschraube und einem Federring sicher am Nutenstein.
- Es ist von größter Bedeutung, dass die Montagearbeiten ausschließlich von geschulten Fachkräften durchgeführt werden. Insbesondere Arbeiten an der Dachdeckung sollten von qualifizierten Dachdeckern ausgeführt werden, um eine ordnungsgemäße Installation und maximale Sicherheit zu gewährleisten.
Produktmerkmale und Vorteile:
- Vielseitige Anwendung: Diese Schienen eignen sich perfekt als untere Trägerschienen für den Kreuzverbund mit Kreuzverbundwinkel und bieten eine seitliche Anbringungsoption für verschiedene Montageszenarien.
- Robust und langlebig: Hergestellt aus hochwertigem Aluminium (blank) gemäß Aluminium EN AW 6063-T6, bieten diese Schienen eine hohe Stabilität und Haltbarkeit.
- Flexibilität bei der Montage: Die Schienen ermöglichen eine Spannweite von bis zu 2,40 m und bieten Flexibilität bei der Anpassung an verschiedene Schnee- und Windlastzonen, Geländekategorien und Neigungswinkel des Dachs.
- Kompatibilität: Teil der Profiness Performance-Serie, sind diese Schienen mit verschiedenen Montagesystemen kompatibel, darunter das Schnellbausystem mit Profiness-Klickklemmen.
40×40 ALU Mounting profile Mounting rail SIDEWAYS in 6,00m
VAT is not applicable & plus shipping costs
Only for a short time! Save 10% with the code: RAIL10
Mounting rail made of aluminium with lateral connection (40x40mm)
Lateral connection with with slotted nut (M8) and Allen screw
Upper connection with slotted (M8) and Allen screw or pre-assembled Klickfix terminals
Span up to 2.40 m
Also available in other lengths: 1.00 and 1.20m | 2.00m | 2.40m | 3.00m | 6.00m
We can also cut your desired lengths from our stock lengths. Select the number of full profile lengths you need for your desired length and the number of cuts required with the article “Desired Length Profiles – Cutting Costs”
All further information, as well as cutting costs you can find on the article page “Desired length profiles – cutting costs”
Beschreibung
Technical details and application:
Our mounting rails (40 40 mm) with side mounting offer an ideal solution as lower support rails for cross-jointing with cross-jointing angles.
Technical data:
Width: 40 mm
Height: 40 mm
Surface: aluminium blank
Minimum order quantity: 1 piece
Packaging unit: 100 pieces / bunch
Weight: 0.804 kg /m
The connection to the upper channel is made by means of a slot in M8 thread, which can be swivelled flexibly to fix the module terminals via an Allen screw. Alternatively, our quick-build system with click clamps can also be used.
The lateral connection is also made by means of M8 screw connection and slot block, which ensures a simple and safe attachment.
Custom lengths | Profile cut: We also offer a cutting service to make your desired lengths. Simply select the number of full profile lengths you need, as well as the number of cuts required for your individual customization.
When using the mounting material for photovoltaic systems, it is important to consider several aspects:
Depending on the type of roof and the chosen mounting system, you should select the appropriate fastening element accordingly. For example, stick screws with adapter plate are used in particular for corrugated sheet or fibre cement roofs, while fastening hooks are recommended for beaver tail or bitumen roofs. Folded metal roofs are best secured with fixing clamps, while mounting frames are ideal for flat roofs.
To securely fix the mounting rail, insert the hammer head screw into the lower profile chamber (groove). Then turn it 90 degrees counter-clockwise and fix it with an adapter plate and a locking nut. Tighten all components to ensure a stable connection.
