Photovoltaik Befestigung auf Bitumendach

Ursprünglicher Preis war: 74,95 €Aktueller Preis ist: 50,99 €. / Stück

MwSt. entfällt & zzgl. Versandkosten

Für ein Modul benötigen Sie (1x Basisset) und für jedes weitere Modul der gleichen Reihe benötigen Sie Erweiterungssets! Pro Reihe benötigen Sie nur (1x Basisset)!
Beispiel für Module in der selben Reihe: 1 Modul = 1 Basisset / 2 Module = 1 Basisset + 1 Erweiterungsset / 3 Module = 1 Basisset + 2 Erweiterungssets usw.

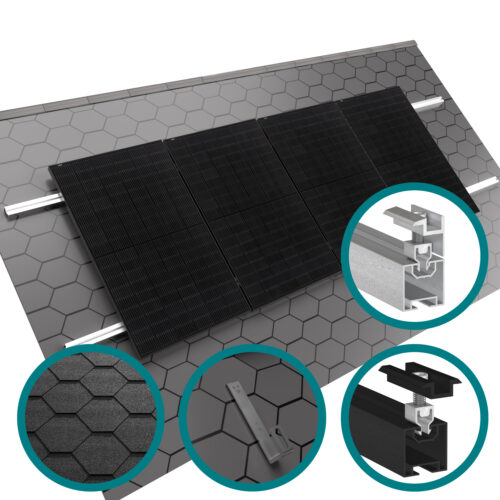

Dieser Montageset dient der direkten Montage von Photovoltaik-Anlagen auf der Holz-Unterkonstruktion von Schrägdächern mit Bitumenziegeln, Bitumenschindeln oder Dachpappe.

Eigenschaften
  • Leicht, robust und einfach zu montieren
  • Maximale Stabilität der Konstruktion durch einen Dachhaken je Sparren, d.h. 4 Dachhaken je Modul
  • Sichere und langlebige Montage durch hochwertigste korrosionsfreie Materialien aus Edelstahl und Aluminium
Angebot!
Kategorien , , , , ,

Technische Details und Anwendung:

Unsere PV Holz-Unterkonstruktion – Montageset für Bitumendach / Schrägdach bietet eine bewährte Lösung für die Installation von Photovoltaikanlagen auf Schrägdächern. Es beinhaltet sämtliche wesentlichen Komponenten, um eine Aluminium-Montageschiene-basierte Unterkonstruktion zu erstellen und die Solarmodule sicher zu befestigen.

Dank der im Set enthaltenen Dachhaken ist eine direkte Befestigung der Montageschienen an der Holzunterkonstruktion möglich. Diese Befestigungsmethode eignet sich besonders für Dächer, die mit Bitumenziegeln, Bitumenschindeln oder Dachpappe bedeckt sind.

Um eine stabile Montage zu gewährleisten, empfehlen wir die Verwendung eines Dachhakens pro Sparren. Das Set enthält sogar 4 Dachhaken pro Modul, um höchste Sicherheit zu gewährleisten, da die Sparrenabstände von Dach zu Dach variieren können.

Ein weiterer Vorteil des Dachhakens liegt in seiner höhenverstellbaren Funktionalität, die eine einfache und flexible Anpassung seiner Position ermöglicht.

Das Montageset für Bitumendächer ist speziell auf die Installation von Photovoltaik-Anlagen auf Schrägdächern ausgerichtet. Es umfasst sämtliche wesentlichen Komponenten, um eine stabile Unterkonstruktion aus Aluminium-Montageschienen zu erstellen und die Solarmodule sicher zu befestigen.

Dieses Set berücksichtigt die gängige senkrechte Positionierung der Solarmodule gemäß einem klassischen Ein-Schienensystem. Dabei ist es wichtig zu beachten, dass die Solarmodule eine maximale Breite von 1135mm und eine Rahmenhöhe (Modulhöhe) von 30mm aufweisen sollten.

Die Unterkonstruktion bietet zwei Varianten: die „Basis (für ein Modul)“ und die „Erweiterung (ab 2 Module)“. Die „Basis“-Option enthält das erforderliche Befestigungsmaterial für die Montage eines Solarmoduls. Bei der „Erweiterungs“-Option wird hingegen das Befestigungsmaterial für jedes zusätzliche Modul bereitgestellt.

Inhalt (PV Holz-Unterkonstruktion Montageset Bitumendach / Schrägdach):

Die Auswahl der benötigten Montagesets hängt von der Anzahl und Verlegung der Solarmodule ab. Hier sind zwei Beispiele:

  1. Beispiel: 5 Solarmodule sollen in einer Reihe verlegt werden. Dafür benötigt man 1 Basis-Montageset und 4 Erweiterungs-Montagesets.
  2. Beispiel: 8 Solarmodule sollen in zwei Reihen verlegt werden. Hierfür werden 2 Basis-Montagesets und 6 Erweiterungs-Montagesets benötigt.

Im Detail enthält dieses Montageset bei der Auswahl „Erweiterung (1 Set ab 2 Module)“:

  • 4x Befestigungshaken für Bitumendächer
  • 2x Montageschiene 1,2m in Silber
  • 8x Tellerkopf-Holzbauschraube 8x80mm
  • 4x Einschubverbinder für PV-Montageschiene
  • 4x Hammerkopfschraube M10 28/15
  • 4x Bundmutter M10 mit Sperrverzahnung
  • 0x Endklemme 30mm für Solarmodule
  • 2x Mittelklemme für Solarmodule
  • 2x Nutenstein M8 mit Federkugel
  • 2x Zylinderkopfschraube M8x35 DIN 912
  • 2x Federring M8 DIN 127

Die Materialien in dem Montageset bestehen aus rostfreiem Edelstahl und hochwertigem Aluminium, was eine maximale Witterungsbeständigkeit, Langlebigkeit und Stabilität für die Photovoltaikanlage garantiert. Beachten Sie bitte, dass die Schrauben zur Befestigung des Befestigungshakens auf den Sparren oder Pfetten nicht im Angebot enthalten sind und gesondert bestellt werden müssen.

Anwendungsbereich (PV Holz-Unterkonstruktion Montageset Bitumendach / Schrägdach):

Die Vorgehensweise zur Montage des Befestigungshakens ist wie folgt:

  1. Ausrichten des Befestigungshakens auf dem Sparren.
  2. Reinigung der Dachoberfläche an der entsprechenden Stelle.
  3. Abdichtung der Schraubdurchdringung.
  4. Festes Schrauben des Befestigungshakens mit Holzschrauben durch die Dacheindeckung hindurch am Sparren.

Bitte beachten Sie, dass die Holzschrauben zur Montage des Befestigungshakens nicht im Angebot enthalten sind und gesondert bestellt werden müssen.

Um die Montageschiene an den Befestigungshaken zu befestigen, sind die folgenden Schritte erforderlich:

  1. Legen Sie die Hammerkopfschraube in die untere Profilkammer (Nut) der Montageschiene.
  2. Drehen Sie die Montageschiene um 90 Grad im Gegenuhrzeigersinn.
  3. Kontern Sie die Montageschiene mithilfe der Adapterplatte und der Bundmutter mit Sperrverzahnung und ziehen Sie sie fest.

INFO: In einigen Fällen kann es notwendig sein, einen Schienenverbinder zu verwenden.

Die Befestigung der Solarmodule auf der Schienenkonstruktion ist ein entscheidender Schritt bei der Montage einer Photovoltaik-Anlage. Für die Modulreihen empfiehlt es sich, die Anfangs- und Endklemmen zu verwenden, während für die Zwischenbereiche Mittelklemmen zum Einsatz kommen. Hierfür wird der Nutenstein zunächst in die obere Profilkammer (Nut) des Montageprofils eingeschoben. Anschließend wird die Modulklemme mithilfe einer Zylinderkopfschraube und einem Federring in den Nutenstein verschraubt.

Es ist äußerst wichtig, darauf zu achten, dass die Montage ausschließlich von qualifizierten-Fachkräften durchgeführt wird. Arbeiten an der Dachdeckung sollten stets von kompetenten Dachdeckern ausgeführt werden.

Produktmerkmale und Vorteile:

PV-Halterung auf Bitumendach: Ihr Wegweiser zur sicheren Befestigung

Die richtige Befestigung von Photovoltaikanlagen auf Bitumendächern ist entscheidend für die Langlebigkeit und Effizienz Ihrer Solaranlage. Bei BOGA Solar bieten wir spezialisierte Lösungen, um Ihre PV-Module sicher auf Bitumendächern zu montieren. Hier sind einige wichtige Punkte:

  • Materialwahl: Unsere Halterungen sind aus widerstandsfähigen Materialien gefertigt, die perfekt für die Anforderungen von Bitumendächern geeignet sind.
  • Installation: Die Montage erfolgt durch speziell entwickelte Dachhaken und Befestigungselemente, die eine feste Verbindung ohne Beschädigung der Dachstruktur ermöglichen.

Mit unserer PV-Befestigungen für Bitumendächer sichern Sie eine optimale und langlebige Installation Ihrer Solaranlage.

Photovoltaik-Befestigung auf Bitumendach: Sicher und Langlebig

Wenn Sie eine Photovoltaikanlage auf einem Bitumendach befestigen wollen, ist die richtige Technik besonders wichtig. Das vermeidet Schäden durch die Photovoltaik-Befestigung auf den Bitumenschindeln und steigert die Effizienz der gesamten Anlage. Unser Montageset berücksichtigt dies durch:

  • Schonende Installation: Unsere Montagekomponenten sind so konzipiert, dass sie das Dachmaterial nicht beschädigen und gleichzeitig eine dauerhafte Befestigung gewährleisten.
  • Wasserdichte Lösungen: Wir verwenden Abdichtungstechniken, die die Dachintegrität erhalten und vor Witterungseinflüssen schützen.

Mit unseren spezialisierten Photovoltaik-Montagesystemen für Bitumendächer bleibt die Integrität Ihres Daches erhalten, während Sie die Vorteile der Solarenergie nutzen.

PV-Module auf Holz montieren: Eine nachhaltige Wahl

Die Montage von PV-Modulen auf Holzkonstruktionen ist eine umweltfreundliche und nachhaltige Option. BOGA Solar bietet hierfür spezielle Montagelösungen an, die folgendes berücksichtigen:

  • Nachhaltigkeit: Unsere Holzunterkonstruktionen sind aus umweltfreundlichen Materialien gefertigt und bieten eine natürliche Ästhetik.
  • Stabilität: Die Kombination aus robustem Holz und präzisen Montageelementen sichert eine langfristige und stabile Installation Ihrer Solarpanels.

Diese Kombination aus Nachhaltigkeit und Zuverlässigkeit macht die Holzmontage zu einer attraktiven Option für umweltbewusste Hausbesitzer.

Befestigung Solaranlage auf Bitumendach: Effizient und Zuverlässig

Die effiziente und zuverlässige Befestigung Ihrer Solaranlage auf einem Bitumendach erfordert spezielles Know-how und Material. BOGA Solar stellt sicher, dass:

  • Effizienz: Unsere Befestigungslösungen maximieren die Sonneneinstrahlung und verbessern die Leistung Ihrer Solaranlage.
  • Zuverlässigkeit: Mit unseren hochwertigen Materialien und präzisen Montagetechniken garantieren wir eine dauerhafte und sichere Installation.

Durch die Wahl unserer Befestigungslösungen für Bitumendächer investieren Sie in die Zuverlässigkeit und Effizienz Ihrer Solaranlage.

PV-Unterkonstruktion Holz: Stabil und Ästhetisch

Eine Holzunterkonstruktion für Ihre PV-Anlage bietet nicht nur Stabilität, sondern auch eine ästhetische Komponente. Bei BOGA Solar bieten wir:

  • Ästhetik: Unsere Holzunterkonstruktionen fügen sich harmonisch in die Umgebung ein und bieten eine natürliche Optik.
  • Stabilität: Die solide Bauweise unserer Holzunterkonstruktionen gewährleistet eine langfristige und stabile Basis für Ihre PV-Module.

Befestigung PV auf Schrägdach: Sicher und Effektiv

Die Befestigung von Photovoltaik auf Bitumen-Schrägdächern stellt besondere Anforderungen. Unsere Lösungen bei BOGA Solar umfassen:

  • Anpassungsfähigkeit: Unsere Montagesysteme sind flexibel und passen sich verschiedenen Dachneigungen und -formen an.
  • Sicherheit: Wir legen großen Wert auf die sichere Befestigung der Module, um eine langfristige Leistungsfähigkeit und Sicherheit zu gewährleisten.
  • Einfache Installation: Obwohl die Montage von PV-Modulen auf Schrägdächern komplex sein kann, sind unsere Systeme so entworfen, dass sie eine einfache und schnelle Installation ermöglichen. Dies spart Zeit und reduziert die Arbeitskosten. Zu
  • Nachhaltigkeit und Ästhetik: Wir glauben, dass Funktionalität und Ästhetik Hand in Hand gehen sollten. Unsere Montagesysteme sind nicht nur effizient und sicher, sondern auch so gestaltet, dass sie sich ästhetisch in die Dachlandschaft einfügen.

Mit unseren spezialisierten Montagelösungen für Schrägdächer sichern Sie eine effektive und sichere Nutzung Ihrer Solaranlage.

Häufig gestellte Fragen (FAQ):

Wie sicher ist die Befestigung von PV-Modulen auf einem Bitumendach?

Die Sicherheit der PV Befestigung auf Bitumendächern hängt maßgeblich von der Verwendung speziell dafür entwickelter Halterungen ab. Diese sind auf die spezifischen Anforderungen des Bitumenmaterials zugeschnitten und gewährleisten eine zuverlässige Installation.

Welche Art von PV-Halterung sollte für ein Bitumendach verwendet werden?

Empfehlenswert sind Photovoltaik Montagesysteme für Bitumen, die die Eigenschaften des Materials berücksichtigen. Diese Systeme sorgen für eine stabile und langfristige Verbindung zwischen den PV-Modulen und dem Dach.

Kann ich PV-Module direkt auf Bitumen ohne zusätzliche Unterstruktur montieren?

Direkte Montage ohne Unterstruktion wird nicht empfohlen. Eine speziell entworfene Unterstruktur verteilt die Last gleichmäßig und schützt das Bitumendach vor Schäden.

Wie montiere ich eine Solaranlage sicher auf einem Bitumendach?

Zuverlässige Befestigung erfordert sorgfältige Planung und den Einsatz von Halterungen, die für die spezifischen Eigenschaften von Bitumendächern konzipiert sind.

Ist eine Holzunterkonstruktion für PV-Module auf Bitumendächern geeignet?

Holzunterkonstruktionen sind möglich, es muss jedoch sichergestellt werden, dass sie mit dem Bitumen kompatibel sind und die Last der PV-Module effektiv tragen können.

Wie gestaltet sich die Befestigung von PV-Anlagen auf Schrägdächern mit Bitumenbedeckung?

Für Schrägdächer mit Bitumen sind Photovoltaik Montagesysteme erforderlich, die sowohl die Neigung als auch das Gewicht und die Eigenschaften des Daches berücksichtigen.

Sind Stockschrauben für die Photovoltaik Befestigung auf einem Bitumendach geeignet?

Stockschrauben sind eine beliebte Wahl für die Befestigung von Solaranlagen auf Bitumendächern, da sie eine stabile und dauerhafte Verbindung ermöglichen, besonders bei Photovoltaik auf Bitumen Schrägdächern.

Wie beeinflusst das Gewicht einer Photovoltaikanlage die Wahl der Befestigung auf Bitumendächern?

Das Gewicht der Anlage ist entscheidend, da es die Wahl der Befestigungselemente beeinflusst. Schwere Systeme erfordern robustere Befestigungen, um die Struktur des Bitumendaches nicht zu überlasten.

Wie wirkt sich Witterung auf die PV-Befestigung auf Bitumendächern aus?

Witterungsbedingungen wie Wind und Schnee können die Befestigung beeinträchtigen. Es ist wichtig, Montagesysteme zu wählen, die klimabedingten Belastungen standhalten und die Integrität des Daches bewahren.

Können Photovoltaik-Module auf Bitumenschindeln sicher montiert werden?

Die Montage auf Bitumenschindeln erfordert spezielle Dachhaken, die das Dachmaterial nicht beschädigen und eine sichere, langfristige Installation der PV-Module gewährleisten.
