Angebot!

Klickfix Photovoltaik Befestigung auf Bitumendach

Lieferzeit ca. 3-5 Werktage

MwSt. entfällt & zzgl. Versandkosten

Für ein Modul benötigen Sie (1x Basisset) und für jedes weitere Modul der gleichen Reihe benötigen Sie Erweiterungssets! Pro Reihe benötigen Sie nur (1x Basisset)!
Beispiel für Module in der selben Reihe: 1 Modul = 1 Basisset / 2 Module = 1 Basisset + 1 Erweiterungsset / 3 Module = 1 Basisset + 2 Erweiterungssets usw.

Dieser Montageset dient der direkten Montage von Photovoltaik-Anlagen auf der Holz-Unterkonstruktion von Schrägdächern mit Bitumenziegeln, Bitumenschindeln oder Dachpappe.

Eigenschaften
  • Leicht, robust und einfach zu montieren
  • Maximale Stabilität der Konstruktion durch einen Dachhaken je Sparren, d.h. 4 Dachhaken je Modul
  • Sichere und langlebige Montage durch hochwertigste korrosionsfreie Materialien aus Edelstahl und Aluminium
Persönliche Abholung in Hörstel möglich

Ursprünglicher Preis war: 79,95 €Aktueller Preis ist: 52,99 €. / Stück

Kategorien: , , , , ,

Aufbauanleitung:

Verschraubung der Modulklemmen:



Klemmung der PV-Module hochkant (ENDKLEMME):

Klemmung der PV-Module hochkant (MITTELKLEMME):

Beschreibung

Unsere PV Holz-Unterkonstruktion – Montageset für Bitumendach / Schrägdach bietet eine bewährte Lösung für die Installation von Photovoltaikanlagen auf Schrägdächern. Es beinhaltet sämtliche wesentlichen Komponenten, um eine Aluminium-Montageschiene-basierte Unterkonstruktion zu erstellen und die Solarmodule sicher zu befestigen.

Dank der im Set enthaltenen Dachhaken ist eine direkte Befestigung der Montageschienen an der Holzunterkonstruktion möglich. Diese Befestigungsmethode eignet sich besonders für Dächer, die mit Bitumenziegeln, Bitumenschindeln oder Dachpappe bedeckt sind.

Um eine stabile Montage zu gewährleisten, empfehlen wir die Verwendung eines Dachhakens pro Sparren. Das Set enthält sogar 4 Dachhaken pro Modul, um höchste Sicherheit zu gewährleisten, da die Sparrenabstände von Dach zu Dach variieren können.

Ein weiterer Vorteil des Dachhakens liegt in seiner höhenverstellbaren Funktionalität, die eine einfache und flexible Anpassung seiner Position ermöglicht.

Das Montageset für Bitumendächer ist speziell auf die Installation von Photovoltaik-Anlagen auf Schrägdächern ausgerichtet. Es umfasst sämtliche wesentlichen Komponenten, um eine stabile Unterkonstruktion aus Aluminium-Montageschienen zu erstellen und die Solarmodule sicher zu befestigen.

Dieses Set berücksichtigt die gängige senkrechte Positionierung der Solarmodule gemäß einem klassischen Ein-Schienensystem. Dabei ist es wichtig zu beachten, dass die Solarmodule eine maximale Breite von 1135mm und eine Rahmenhöhe (Modulhöhe) von 30mm aufweisen sollten.

Die Unterkonstruktion bietet zwei Varianten: die „Basis (für ein Modul)“ und die „Erweiterung (ab 2 Module)“. Die „Basis“-Option enthält das erforderliche Befestigungsmaterial für die Montage eines Solarmoduls. Bei der „Erweiterungs“-Option wird hingegen das Befestigungsmaterial für jedes zusätzliche Modul bereitgestellt.

Anwendungsbeispiele (PV Holz-Unterkonstruktion Montageset Bitumendach / Schrägdach):

Die Auswahl der benötigten Montagesets hängt von der Anzahl und Verlegung der Solarmodule ab. Hier sind zwei Beispiele:

  1. Beispiel: 5 Solarmodule sollen in einer Reihe verlegt werden. Dafür benötigt man 1 Basis-Montageset und 4 Erweiterungs-Montagesets.
  2. Beispiel: 8 Solarmodule sollen in zwei Reihen verlegt werden. Hierfür werden 2 Basis-Montagesets und 6 Erweiterungs-Montagesets benötigt.

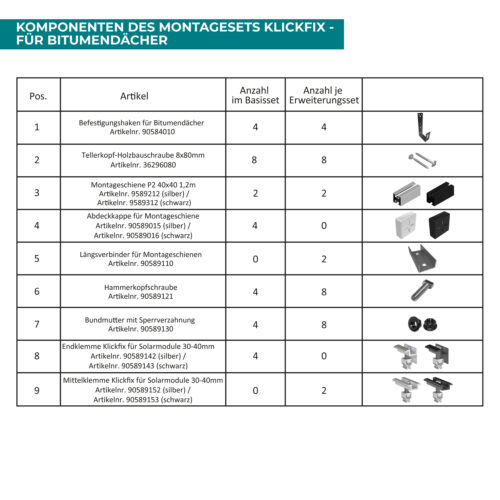

Im Detail enthält dieses Montageset bei der Auswahl „Erweiterung (1 Set ab 2 Module)“:

  • 4x Befestigungshaken für Bitumendächer
  • 2x Montageschiene 1,2m in (Silber/Schwarz)
  • 8x Tellerkopf-Holzbauschraube 8x80mm
  • 4x Einschubverbinder / Längsverbinder für PV-Montageschiene
  • 4x Hammerkopfschraube M10 28/15
  • 4x Bundmutter M10 mit Sperrverzahnung
  • 0x KLICKFIX Endklemme 30mm für Solarmodule (Silber/Schwarz)
  • 2x KLICKFIX Mittelklemme für Solarmodule (Silber/Schwarz)

Die Materialien in dem Montageset bestehen aus rostfreiem Edelstahl und hochwertigem Aluminium, was eine maximale Witterungsbeständigkeit, Langlebigkeit und Stabilität für die Photovoltaikanlage garantiert. Beachten Sie bitte, dass die Schrauben zur Befestigung des Befestigungshakens auf den Sparren oder Pfetten nicht im Angebot enthalten sind und gesondert bestellt werden müssen.

Anwendungsbereich (PV Holz-Unterkonstruktion Montageset Bitumendach / Schrägdach):

Die Vorgehensweise zur Montage des Befestigungshakens ist wie folgt:

  1. Ausrichten des Befestigungshakens auf dem Sparren.
  2. Reinigung der Dachoberfläche an der entsprechenden Stelle.
  3. Abdichtung der Schraubdurchdringung.
  4. Festes Schrauben des Befestigungshakens mit Holzschrauben durch die Dacheindeckung hindurch am Sparren.

Bitte beachten Sie, dass die Holzschrauben zur Montage des Befestigungshakens nicht im Angebot enthalten sind und gesondert bestellt werden müssen.

Um die Montageschiene an den Befestigungshaken zu befestigen, sind die folgenden Schritte erforderlich:

  1. Legen Sie die Hammerkopfschraube in die untere Profilkammer (Nut) der Montageschiene.
  2. Drehen Sie die Montageschiene um 90 Grad im Gegenuhrzeigersinn.
  3. Kontern Sie die Montageschiene mithilfe der Adapterplatte und der Bundmutter mit Sperrverzahnung und ziehen Sie sie fest.

INFO: In einigen Fällen kann es notwendig sein, einen Schienenverbinder zu verwenden.

Die Befestigung der Solarmodule auf der Schienenkonstruktion ist ein entscheidender Schritt bei der Montage einer Photovoltaik-Anlage. Für die Modulreihen empfiehlt es sich, die Anfangs- und Endklemmen zu verwenden, während für die Zwischenbereiche Mittelklemmen zum Einsatz kommen. Hierfür wird der Nutenstein zunächst in die obere Profilkammer (Nut) des Montageprofils eingeschoben. Anschließend wird die Modulklemme mithilfe einer Zylinderkopfschraube und einem Federring in den Nutenstein verschraubt.

Es ist äußerst wichtig, darauf zu achten, dass die Montage ausschließlich von qualifizierten-Fachkräften durchgeführt wird. Arbeiten an der Dachdeckung sollten stets von kompetenten Dachdeckern ausgeführt werden.

Achtung: Der Kaufpreis beinhaltet keine Mehrwertsteuer.

Auszug aus den AGB:

  1. Ab dem 01.01.2023 gilt gemäß Abschnitt 12, Absatz 3 UstG ein Null-Umsatzsteuersatz für Solarmodule und wesentliche Komponenten zur Betreibung einer Photovoltaikanlage, einschließlich des Speichers zur Aufbewahrung des erzeugten Stroms. Diese Regelung ist jedoch ausschließlich für Photovoltaikanlagenbetreiber vorgesehen, die ihre Anlage in oder in der Nähe von Privatwohnungen, Wohnungen sowie öffentlichen und gemeinnützigen Gebäuden installieren. Dabei darf die maximale Leistung der Anlage gemäß dem Marktstammdatenregister 30 kW (peak) nicht überschreiten.
  2. Durch den Abschluss des Kaufvertrags mit einem Null-Umsatzsteuersatz bestätigt der Käufer, dass er als Photovoltaikanlagenbetreiber handelt und die Voraussetzungen gemäß Absatz (1) erfüllt. Wichtig ist, dass die Eintragung des Kunden in das Marktstammdatenregister innerhalb von 6 Monaten nach dem Kauf erfolgen muss. Andernfalls behält sich BOGA das Recht vor, die gesetzliche Mehrwertsteuer zu fordern.
