Klickfix photovoltaic mounting on brick roof

Delivery time approx. 3-5 working days

VAT is not applicable & plus shipping costs

For one module you need (1x basic set) and for each additional module of the same series you need expansion sets! Per set you only need (1x basic set)!
Example for modules in the same row: 1 module = 1 basic set / 2 modules = 1 basic set + 1 expansion set / 3 modules = 1 basic set + 2 expansion sets etc.

This assembly set is used for the direct installation of photovoltaic systems on the wooden substructure of sloping roofs with bricks/ pans made of clay/ ceramic or concrete.

Properties
Lightweight, robust and easy to assemble
Maximum stability of the construction by one roof hook per rafter, that is 4 roof hooks per module
Safe and durable assembly thanks to the highest quality corrosion-free materials made of stainless steel and aluminium

Personal pick-up in Hörstel possible

Original price was: 99,95 €.Current price is: 67,95 €. / piece

Categories: , , , , ,

Aufbauanleitung:

Verschraubung der Modulklemmen:



Klemmung der PV-Module hochkant (ENDKLEMME):

Klemmung der PV-Module hochkant (MITTELKLEMME):

Produktmerkmale und Vorteile:

Individuelle Anpassung durch eine PV-Unterkonstruktion für das Ziegeldach

Die Installation von Photovoltaikmodulen auf Ziegeldächern stellt besondere Anforderungen an die Unterkonstruktion. Bei BOGA Solar bieten wir spezialisierte PV-Unterkonstruktionen, die präzise auf die spezifischen Eigenschaften und Herausforderungen von Ziegeldächern zugeschnitten sind. Diese Systeme sind nicht nur robust und langlebig, sondern auch so konstruiert, dass sie die Struktur und das ästhetische Erscheinungsbild des Daches respektieren. Sie sind darauf ausgelegt, eine sichere und effiziente Befestigung der PV-Module zu ermöglichen, ohne die Dachstruktur zu beeinträchtigen oder die Optik des Hauses zu stören.

Photovoltaik Dachhaken für die sichere Montage

Die Dachhaken sind ein entscheidender Bestandteil der PV-Unterkonstruktion für Ziegeldächer. Unsere Dachhaken sind so designt, dass sie eine feste und sichere Verbindung mit den Ziegeln herstellen und dabei gleichzeitig eine hohe Tragfähigkeit gewährleisten. Die Installation der Dachhaken ist so konzipiert, dass sie einfach und ohne große Eingriffe in die bestehenden Dachziegel zur Photovoltaik-Befestigung erfolgen kann. Dies garantiert eine zuverlässige und stabile Basis für die Montage der PV-Module, was wiederum zu einer verbesserten Gesamteffizienz und Langlebigkeit der Solaranlage beiträgt.

Photovoltaik Modul Befestigung auf Ziegeldach zur maximalen Sonneneinstrahlung

Die effektive Befestigung von Solarpanelen auf einem Ziegeldach erfordert eine präzise und zuverlässige PV-Unterkonstruktion. Unsere Systeme sind so gestaltet, dass sie die Solarmodule optimal ausrichten und fixieren. Dies sorgt für eine maximale Sonneneinstrahlung und steigert somit die Energieeffizienz und Leistung der gesamten Solaranlage. Die Konstruktion berücksichtigt dabei die spezifischen Anforderungen und Charakteristiken von Ziegeldächern, um eine perfekte Anpassung und eine langfristige, zuverlässige Installation zu garantieren.

Montage der Photovoltaik-Anlage auf Ziegeldächern: Benutzerfreundlichkeit und Effizienz

Unsere Solarpanel-Halterungen für Ziegeldächer sind mit dem Ziel entwickelt worden, eine möglichst einfache und effiziente Installation zu ermöglichen. Sie sind sowohl für professionelle Installateure als auch für erfahrene Heimwerker geeignet und beinhalten klare, leicht verständliche Anleitungen. Dies reduziert die Installationszeit und -kosten erheblich. Gleichzeitig gewährleisten diese Systeme eine hohe Effizienz und Zuverlässigkeit der installierten Solaranlage, was zu einer Steigerung der Energieausbeute und zu einer Verringerung der Betriebskosten führt.

Photovoltaik-Befestigung auf Ziegeldach: Langlebiger Schutz des Daches

Durch die Wahl der richtigen Photovoltaik-Befestigung für Ihr Ziegeldach sorgen Sie nicht nur für die optimale Leistung Ihrer Solaranlage, sondern schützen auch die Struktur und Ästhetik Ihres Daches. Die von BOGA Solar angebotenen Produkte und Lösungen bieten die ideale Kombination aus Funktionalität und Ästhetik, um eine langfristige Nutzung und einen maximalen Ertrag Ihrer Photovoltaikanlage zu gewährleisten, ohne dabei die Integrität des Daches zu beeinträchtigen.

Mit den maßgeschneiderten PV-Unterkonstruktionen für Ziegeldächer von BOGA Solar erhalten Sie eine optimale Basis für Ihre Solaranlage, die sowohl die Leistungsfähigkeit als auch die Langlebigkeit Ihrer Investition sicherstellt. Unsere Produkte stehen für Qualität und Zuverlässigkeit, um die beste Lösung für Ihre Bedürfnisse zu bieten.

Häufig gestellte Fragen (FAQ):

Welche PV-Unterkonstruktion wird für Ziegeldächer empfohlen?

Für Ziegeldächer empfehlen Experten spezielle Unterkonstruktionen zur Befestigung von Solarpanels, die die Dachziegel nicht beschädigen und eine langlebige sowie sichere Installation ermöglichen.

Sind spezielle Dachhaken für die Montage von Solaranlagen auf Ziegeldächern notwendig?

Ja, es sind speziell konzipierte Dachhaken erforderlich, die die Form und Art der Ziegeldächer berücksichtigen, um eine sichere und effektive Befestigung der Solarpanels zu gewährleisten.

Wie beeinflusst die PV-Unterkonstruktion die Langlebigkeit des Ziegeldaches?

Eine professionell installierte PV-Unterkonstruktion verteilt die Last der Solarpanels gleichmäßig, schützt die Dachstruktur und erhöht so die Langlebigkeit des Ziegeldaches.

Kann man Dachhaken bei einer PV-Anlage nutzen ohne die Dachpfannen zu beschädigen?

Moderne Dachhaken für PV-Anlagen sind so gestaltet, dass sie ohne Beschädigung der Dachpfannen installiert werden können. Dies schützt die Dachsubstanz und gewährleistet eine sichere Montage.

Kann die PV-Unterkonstruktion auf allen Arten von Ziegeldächern installiert werden?

Die meisten Systeme zur Montage von PV-Anlagen sind flexibel genug, um auf unterschiedlichen Ziegeldachtypen montiert zu werden, wobei jeweils die spezifischen Dacheigenschaften beachtet werden.

Ist die Installation einer PV-Unterkonstruktion auf einem Ziegeldach kompliziert?

Die Installation kann komplex sein; deshalb ist es ratsam, sie von Fachleuten durchführen zu lassen. Dies sichert eine fachgerechte Montage und optimiert die Funktionalität der Anlage.

Wie wirkt sich die PV-Unterkonstruktion auf die Ästhetik des Ziegeldaches aus?

Dank moderner Designinnovationen können PV-Unterkonstruktionen nahtlos in Ziegeldächer integriert werden, was die ästhetische Wirkung minimiert und das Erscheinungsbild des Daches erhält.

Wie wählt man das richtige Montagesystem für Photovoltaikanlagen auf Ziegeldächern?

Bei der Auswahl eines Montagesystems sollten die spezifischen Lastanforderungen des Daches, die Windlastzone und die Dachneigung berücksichtigt werden, um eine sichere und effiziente Installation zu gewährleisten.

Photovoltaik AGBs:

  1. Der Null-Umsatzsteuersatz gemäß Abschnitt 12, Absatz 3 UstG gilt ab 01.01.2023 für Solarmodule sowie für wesentliche Komponenten zum Betrieb einer Photovoltaikanlage, einschließlich des Speichers, zur Aufbewahrung des mit den Solarmodulen erzeugten Stroms. Dies gilt nur für Photovoltaikanlagenbetreiber, wenn die Photovoltaikanlage in oder in der Nähe von Privatwohnungen, Wohnungen sowie öffentlichen und anderen Gebäuden, die für Gemeinnützigkeit genutzt werden, installiert wird. Die maximale Leistung der Anlage darf 30 kW (peak) gemäß Marktstammdatenregister nicht überschreiten.
  2. Der Käufer bestätigt durch Abschluss des Kaufvertrags mit einem Null-Umsatzsteuersatz, dass er als Photovoltaikanlagenbetreiber kauft und die in Absatz (1) beschriebenen Voraussetzungen erfüllt. Die Eintragung in das Marktstammdatenregister unter dem Kundennamen muss innerhalb von 6 Monaten nach dem Kauf erfolgen. andernfalls behält sich BOGA das Recht vor, die gesetzliche Mehrwertsteuer zu fordern.

Description

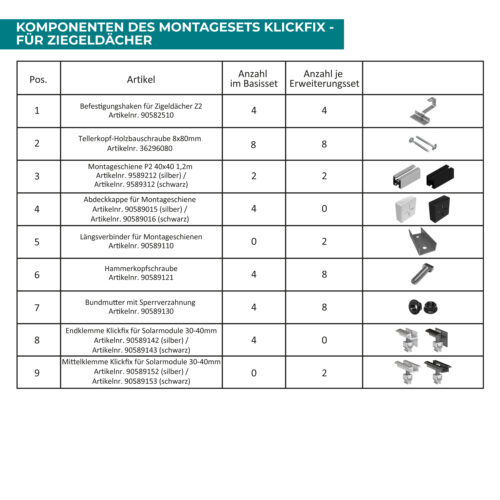

The substructure for the tile roof mounting set is a selected fastening material for the erection of a photovoltaic system on an inclined roof. It contains all the necessary parts to create a robust substructure made of aluminum mounting rails and install the solar modules.

The substructure / the mounting set includes roof hooks, which are designed for direct attachment of the mounting rails to the wooden substructure and can be used primarily for pottles and brick roofs made of clay, ceramic or concrete (such as Frankfurter Pfanne, Taunuspfanne, Meindl etc.).

To achieve maximum stability, a roof hook is recommended for rafters. Depending on the roof variant, the distances of the rafters may vary. Therefore, for safety reasons, the set includes 4 roof hooks per module to allow mounting on almost any roof.

This mounting set is particularly comfortable to use, as the height adjustment of the roof hooks is guaranteed in both vertical and horizontal direction.

The PV installation of the solar modules is carried out in a classic single-rail system, which guarantees vertical positioning. The modules should have a maximum width of 1135mm and a frame height of 30mm. The installation should be carried out by trained professionals, especially a roofer.

The photovoltaic mounting set is available in two versions: “base (for one module)” and “extension (from 2 modules)”.

The “Basic set (for one module)” contains the mounting material for the installation of a solar panel. If you want to install more solar modules, you have to order the “Extension (from 2 modules)”. This variant includes the mounting material for each additional solar module.

For example, if you want to assemble 5 solar modules (5×1) in a row, you need to order 1x “basic mounting set” and 4x “extension mounting set”. If you have 8 solar modules (4×2) in two
